Software, Kalibrace a Tisk
Nejdřív potřebujeme nějaký ten SW, aby nám to chodilo.
1. Arduino - SW pro nahrání Merlina do Minitronic (elktronika tiskárny. Ke stažení je zde.
2. Merlin - SW pro Minitronic
Je upraven pro konfiguraci, která je zde popsána a každé změně na
HW tiskárny je zapotřebí tento soubor upravit.
Aktuální verze, kterou používám je zde.
3. CURA a nebo Repetier a nebo jiné.....
Já osobně používám oba programy. Dle mého názoru má Repetier jemnější tisk, takže ho využívám pro menší tisky.
Cura používám když potřebuji při tisku použít "Brim" je to taková "sukýnka" aby se zvětšila základna pro tisk. Vše je jenom o nastavení a možnostech tiskárny. Tady je každá rada drahá, protože každá tiskárna se chová trošičku jinak a má jinde své meze.
Pro základní nastavení Slic3r je možné shlédnout toto video.
Cura ke stažení zde.
Repetier ke stažení zde.
Moje základní nastavení Slic3ru pro Repetier Host najdete zde.
Nastavení elektroniky Minitronic a endstopů.
1. Minitronic nastavení driverů
Než začnete pohybovat motory, je nutné nastavit drivery motorů.
POZOR - nastavujte trimry velmy opatrně jsou velmy citlivé.
Základní nastavení trimrů dejte na za pět dvanáct při pohedu viz. foto
Jsou to trimry označené TP1 - TP4

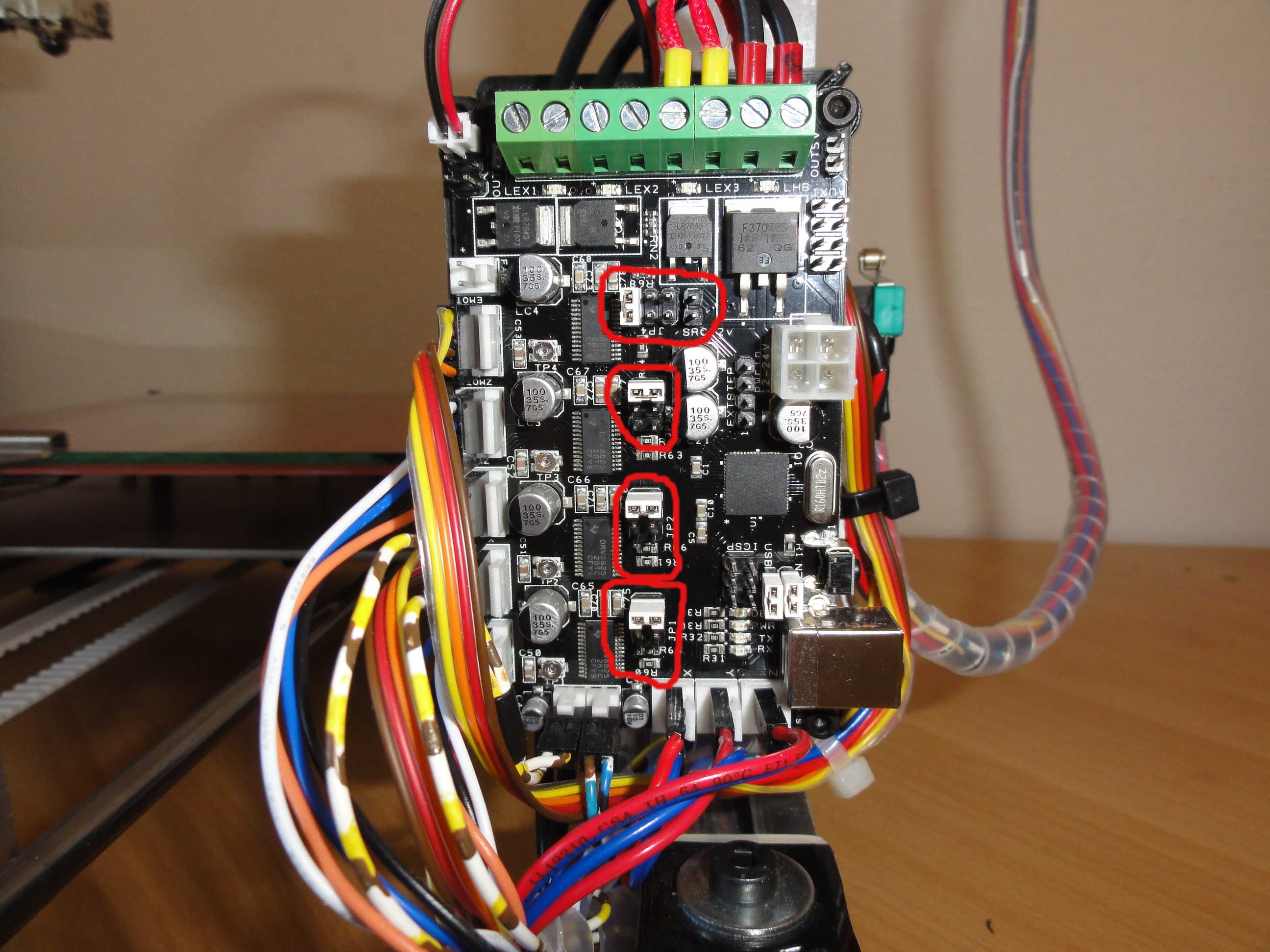

2. Minitronic nastavení jumprů.
Vyndejte nepotřebné jumpry označené JP1 - JP4
3. Nastavení endstopů

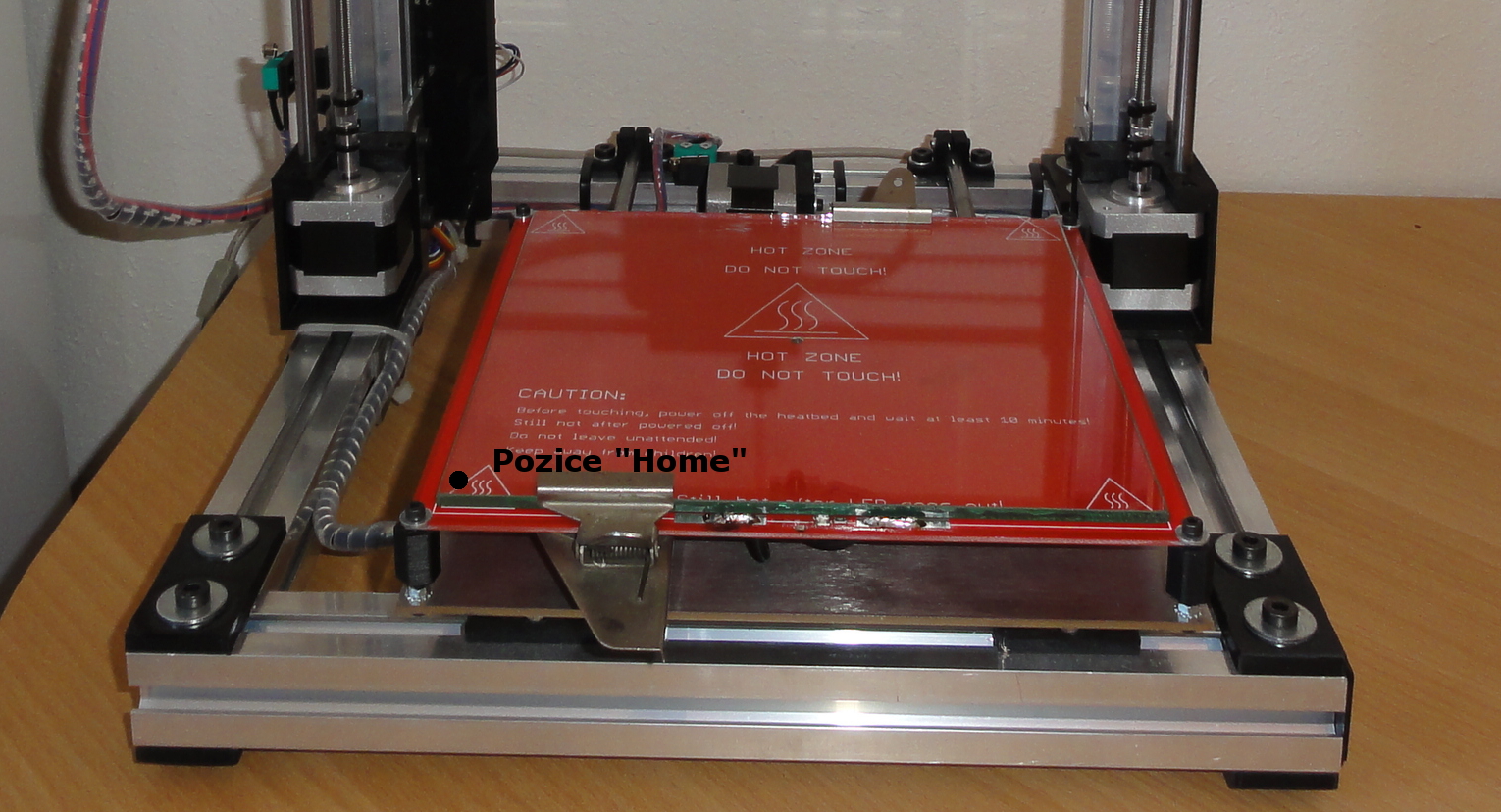

Použijte Repetier Host pro nastavení. Má jednoduché manuální ovládání a dobře se s ním pracuje. V programu vlevo nahoře dejte připojit a přejděte na záložku "manuální ovládání". Přes ovládací kříž nastavte jednotlivé endstopy do základní polohy. Výchozí poloha "Home" je vlevo a přední části stolku. Všechny motory by měly běhat hladce bez většího hluku a nebo přehřívání. Pokud motory nejedou a jen hučí, přidejte "jemně" po směru hodinových ručiček na trimru příslušného motoru. Endstop Z nastavte cca 1mm nad desku.
4. Nastavení maximálních pozic pojezdů.
Opatrnými kroky popojíždějte v jednotlivých osách a zjistěte maximální hodnoty pojezdů. Hodnoty zadejte do nastavení tiskárny v záložce "Tisková plocha"Tím máme definovanou tiskovou plochu pro tisk.
